Doppeltwirkend, hydraulischer Rücklauf;
Mechanische Mutternverriegelung bietet den sichersten Schutz;
Das spezielle Lagerdesign hält Seitenlasten von bis zu 10 % stand;
Das eingebaute Sicherheitsventil hilft, Schäden im Falle einer versehentlichen Überdruckbeaufschlagung zu verhindern;
Produktbeschreibung
Doppeltwirkend, hydraulischer Rücklauf;
Mechanische Mutternverriegelung bietet den sichersten Schutz;
Das spezielle Lagerdesign hält Seitenlasten von bis zu 10 % stand;
Das eingebaute Sicherheitsventil hilft, Schäden im Falle einer versehentlichen Überdruckbeaufschlagung zu verhindern;
Das Design der Abstreifdichtung reduziert Verunreinigungen und verlängert die Lebensdauer des Zylinders.
Standardmäßiger starrer Sattel mit tiefen Rillen. Zur Anpassung an die unebene Situation der Komponenten kann ein Sattel mit 5-Grad-Neigung gewählt werden.
Optionales hydraulisches Rohr- oder Platten-Rückschlagventil oder Einweg-Drosselventil, um die Sicherheit der Hebe- und Senkvorgänge zu gewährleisten;
3/8 Zoll – 18NPT-Kupplung und Staubkappe sind bei allen Modellen im Lieferumfang enthalten.
Feldanwendungen
Langfristige Unterstützung bei der Brückeninstandhaltung.
Langfristige Unterstützung bei der Vorfertigung von Hohlkastenträgern für Hochgeschwindigkeitszüge.
Langfristige Unterstützung beim Schweißen großer Stahlkonstruktionen.
Synchrones Schieben von Fertigteilträgern im Hochgeschwindigkeitsbahnbau.
Synchrones Heben und Übertragen eines Hohlkastenträgers für Hochgeschwindigkeitszüge.
Synchrones Schieben von Fertigteilträgern im Hochgeschwindigkeitsbahnbau.
| Modell | Kapazität | Schlaganfall | Wirkungsbereich | Ölkapazität | Slg. Höhe | Außendurchmesser | Bohrungsdurchmesser | Satteldurchmesser | Gewicht |
| (T) | (mm) | (cm2) | (cm3) | (mm) | (mm) | (mm) | (mm) | (kg) | |
| KET-CLLRS-502 | 50 | 50 | 74,8 | 374 | 232 | 140 | 104,8 | 80 | 31 |
| KET-CLLRS-506 | 50 | 150 | 74,8 | 1122 | 332 | 140 | 104,8 | 80 | 48 |
| KET-CLLRS-5012 | 50 | 300 | 74,8 | 2244 | 510 | 140 | 104,8 | 80 | 61 |
| KET-CLLRS-1002 | 100 | 50 | 141,9 | 710 | 270 | 195 | 141,9 | 115 | 59 |
| KET-CLLRS-1006 | 100 | 150 | 141,9 | 2129 | 408 | 195 | 141,9 | 115 | 100 |
| KET-CLLRS-10012 | 100 | 300 | 141,9 | 4257 | 570 | 195 | 141,9 | 115 | 132 |
| KET-CLLRS-1502 | 150 | 50 | 210.6 | 1053 | 290 | 238 | 171,5 | 130 | 80 |
| KET-CLLRS-1506 | 150 | 150 | 210.6 | 3159 | 420 | 238 | 171,5 | 130 | 131 |
| KET-CLLRS-15012 | 150 | 300 | 210.6 | 6318 | 540 | 238 | 171,5 | 130 | 170 |
| KET-CLLRS-2002 | 200 | 50 | 286 | 1430 | 300 | 270 | 203,0 | 155 | 131 |
| KET-CLLRS-2006 | 200 | 150 | 286 | 4290 | 450 | 270 | 203,0 | 155 | 170 |
| KET-CLLRS-20012 | 200 | 300 | 286 | 8580 | 550 | 270 | 203,0 | 155 | 265 |
| KET-CLLRS-2502 | 250 | 50 | 360,9 | 1805 | 310 | 285 | 228,6 | 180 | 156 |
| KET-CLLRS-2506 | 250 | 150 | 360,9 | 5414 | 410 | 285 | 228,6 | 180 | 215 |
| KET-CLLRS-25012 | 250 | 300 | 360,9 | 10827 | 626 | 285 | 228,6 | 180 | 290 |
| KET-CLLRS-3002 | 300 | 50 | 428,7 | 2144 | 500 | 330 | 241,3 | 195 | 276 |
| KET-CLLRS-3006 | 300 | 150 | 428,7 | 6431 | 650 | 330 | 241,3 | 195 | 359 |
| KET-CLLRS-30012 | 300 | 300 | 428,7 | 12861 | 640 | 330 | 241,3 | 195 | 340 |
| KET-CLLRS-4002 | 400 | 50 | 571,2 | 2856 | 360 | 360 | 279,4 | 225 | 286 |
| KET-CLLRS-4006 | 400 | 150 | 571,2 | 8568 | 460 | 360 | 279,4 | 225 | 375 |
| KET-CLLRS-40012 | 400 | 300 | 571,2 | 17136 | 610 | 360 | 279,4 | 225 | 514 |
| KET-CLLRS-5002 | 500 | 50 | 715,6 | 3578 | 395 | 400 | 317,5 | 218 | 386 |
| KET-CLLRS-5006 | 500 | 150 | 715,6 | 10734 | 495 | 400 | 317,5 | 218 | 501 |
| KET-CLLRS-50012 | 500 | 300 | 715,6 | 21468 | 645 | 400 | 317,5 | 218 | 679 |
| KET-CLLRS-6002 | 600 | 50 | 847,4 | 4237 | 420 | 440 | 342,9 | 228 | 495 |
| KET-CLLRS-6006 | 600 | 150 | 847,4 | 12711 | 520 | 440 | 342,9 | 228 | 631 |
| KET-CLLRS-60012 | 600 | 300 | 847,4 | 25422 | 670 | 440 | 342,9 | 228 | 841 |
| KET-CLLRS-8002 | 800 | 50 | 1128 | 5640 | 470 | 505 | 387,4 | 296 | 727 |
| KET-CLLRS-8006 | 800 | 150 | 1128 | 16920 | 570 | 505 | 387,4 | 296 | 905 |
| KET-CLLRS-80012 | 800 | 300 | 1128 | 33840 | 720 | 505 | 387,4 | 296 | 1181 |
| KET-CLLRS-10002 | 1000 | 50 | 1398 | 6990 | 525 | 560 | 431,8 | 298 | 999 |
| KET-CLLRS-10006 | 1000 | 150 | 1398 | 20970 | 625 | 560 | 431,8 | 298 | 1219 |
| KET-CLLRS-100012 | 1000 | 300 | 1398 | 41940 | 775 | 560 | 431,8 | 298 | 1559 |
 |  |  |

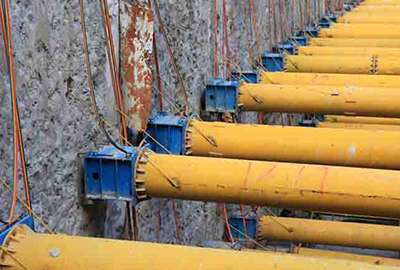

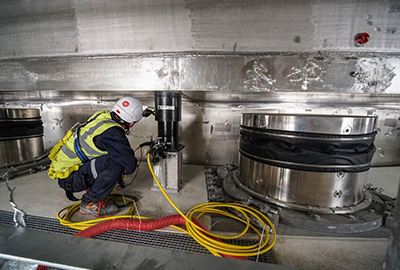

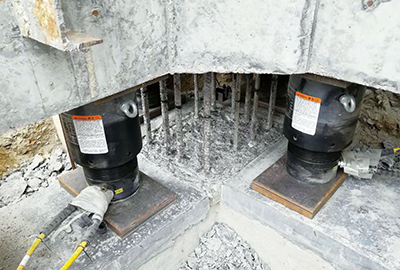

| Synchrones Heben bei der Korrektur der Hausabweichung | Pneumatisches Heben für Kernkraftwerk | Axiale Lastaufnahme für den U-Bahnbau |
